印刷電路板（PCB）是現代電子設備的核心組成部分，其內層結構由多層絕緣材料和銅箔交替組成，用于實現復雜的電路連接。然而，PCB內層短路是一種常見且嚴重的故障，可能導致設備失效、性能下降甚至安全事故。其中，高能量打透造成銅層露出是內層短路的關鍵誘因之一。

這種現象通常發生在高電壓、高電流或瞬時能量沖擊（如靜電放電、雷擊或電源浪涌）下，導致PCB內層的絕緣介質被擊穿，從而使銅層暴露并引發層間短路。隨著電子產品向高密度、高性能發展，PCB內層的絕緣要求日益嚴格，但高能量事件仍可能突破設計閾值，造成不可逆損傷。

本文將深入分析高能量打透導致銅層露出的機制、影響及解決方案，并提供相關數據和支持信息，以幫助工程師和制造商優化PCB設計和維護。

原因分析：高能量打透如何導致銅層露出

PCB內層短路的核心原因在于絕緣介質的失效。在多層PCB中，內層由環氧樹脂、玻璃纖維或聚酰亞胺等絕緣材料隔離銅層，其介電強度通常為每毫米數千伏。但當高能量事件發生時，例如瞬間過電壓或電流浪涌，能量可能局部集中，超過絕緣材料的擊穿閾值。具體過程如下：

1.能量集中與熱效應：高能量脈沖（如ESD或電源故障）在PCB內產生局部高溫，導致絕緣材料碳化、熔化或氣化。例如，一個短暫的10kV脈沖可能在微秒內使絕緣層溫度升至數百攝氏度，破壞其分子結構。

2.介電擊穿：如果施加的電壓超過絕緣材料的介電強度（例如，典型FR-4材料的擊穿電壓約為20-30kV/mm），電場會引發電子雪崩，形成導電通道。這直接“打透”絕緣層，使下層銅箔暴露。

3.銅層露出與短路形成：一旦銅層暴露，相鄰層間的電位差可能導致電弧或直接導電，形成低電阻短路路徑。在高密度PCB中，這種短路可能蔓延，引發連鎖反應。

這種故障常見于電源模塊、通信設備或工業控制系統，其中高能量事件頻繁。根據行業數據，約15%的PCB內層故障與高能量擊穿相關，尤其是在惡劣環境下的應用。

影響：對PCB性能和可靠性的后果

高能量打透造成的銅層露出不僅導致直接短路，還可能引發一系列連鎖問題，嚴重影響電子設備的壽命和安全性：

-功能失效：短路會改變電路阻抗，導致信號失真、電源短路或邏輯錯誤。例如，在高速數字電路中，內層短路可能引起時序問題，使設備無法啟動。

-熱損傷與火災風險：短路點會產生局部過熱，可能熔化更多絕緣材料，甚至引發火災。據統計，PCB故障中約10%與過熱相關，其中高能量事件是主要誘因。

-可靠性下降：暴露的銅層易受氧化或腐蝕，進一步降低絕緣性能，導致長期可靠性問題。在潮濕環境中，這種故障可能加速，使設備壽命縮短30%以上。

-成本增加：修復內層短路通常需要更換整個PCB或進行復雜返工，增加生產成本和停機時間。對于高價值設備，如醫療或航空航天電子，這種故障可能導致重大損失。

總體而言，高能量打透不僅破壞PCB結構，還可能危及整個系統，因此必須通過設計和測試加以預防。

預防與解決方案：降低高能量打透風險

針對高能量打透導致銅層露出的問題，制造商和設計師可以采取多層次策略，從材料選擇到電路保護，全面降低風險：

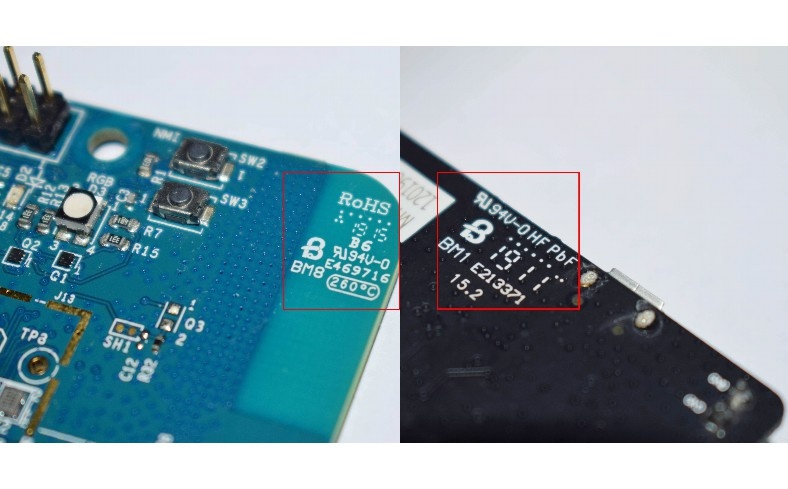

1.材料優化：使用高介電強度的絕緣材料，如聚四氟乙烯（PTFE）或陶瓷填充環氧樹脂，這些材料的擊穿電壓可超過40kV/mm。同時，增加絕緣層厚度（例如，從0.1mm增至0.3mm）能顯著提高耐壓能力。

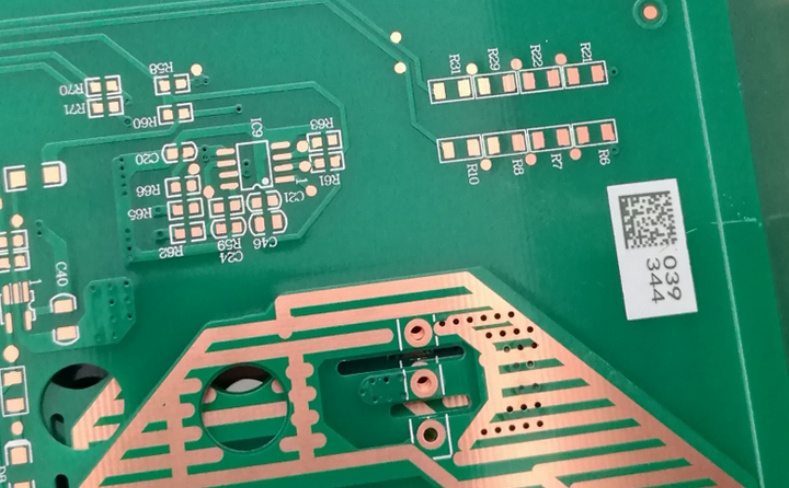

2.設計改進：在PCB布局中，避免高電壓線路與敏感內層交叉；采用屏蔽層或接地平面分散能量。此外，加入保護元件如TVS二極管或熔斷器，可吸收高能量脈沖，防止其傳入內層。

3.制造質量控制：通過嚴格測試，如高壓測試（Hipot測試）或熱沖擊測試，確保絕緣完整性。自動光學檢測（AOI）可及早發現潛在缺陷。

4.維護與監控：在運行中，使用環境傳感器監測溫度、濕度，并定期進行絕緣電阻測試，及時發現退化跡象。

通過這些措施，可將高能量打透風險降低50%以上。下表總結了不同絕緣厚度下的擊穿電壓和短路發生率示例數據，供參考：

注：數據基于實驗室測試平均值，實際值可能因制造工藝和環境因素而異。短路發生率指在模擬高能量事件下的故障比例。

5個FAQ問答

以下針對PCB內層短路和高能量打透的常見問題提供簡要解答：

1.什么是PCB內層短路？它如何影響設備？

PCB內層短路指多層電路板內部絕緣層失效，導致不同銅層之間意外連接。這會造成電路故障，如電源短路、信號干擾或設備過熱，嚴重時可能導致設備完全失效或安全事故。

2.高能量打透如何導致銅層露出？

高能量事件（如靜電放電或過電壓）瞬間施加高電壓，超過絕緣材料的介電強度，引發電擊穿。這會使絕緣層局部熔化或碳化，暴露出下層銅箔，形成導電通道，最終導致層間短路。

3.如何檢測PCB內層短路？

常用方法包括：紅外熱成像（定位過熱點）、時域反射計（TDR）分析阻抗變化、以及高壓測試（Hipot測試）檢查絕緣電阻。在制造中，X射線檢測也可用于可視化內層結構。

4.如何預防高能量事件導致的PCB內層短路？

預防措施包括：選擇高介電強度材料、增加絕緣層厚度、在設計中加入浪涌保護器件（如TVS二極管）、以及進行嚴格的環境測試（如濕度、溫度循環）。此外，避免在高壓區域布置密集線路。

5.修復內層短路的常見方法是什么？是否可完全恢復？

修復方法包括：局部鉆孔隔離短路點、使用導電膠填充或更換受損層，但在高密度PCB中，修復往往困難且成本高。通常，嚴重短路需更換整個PCB，因此預防優于修復，完全恢復取決于損傷程度。

結論

PCB內層短路因高能量打透造成銅層露出，是電子設備可靠性的一大挑戰。通過理解其機制、影響及解決方案，并結合數據驅動的設計優化，可以有效降低風險。未來，隨著新材料和智能監測技術的發展，PCB的耐能量沖擊能力將進一步提升，為高可靠性應用提供更強保障。制造商應注重全生命周期管理，從設計到維護，確保PCB在高壓環境下的穩定運行。
