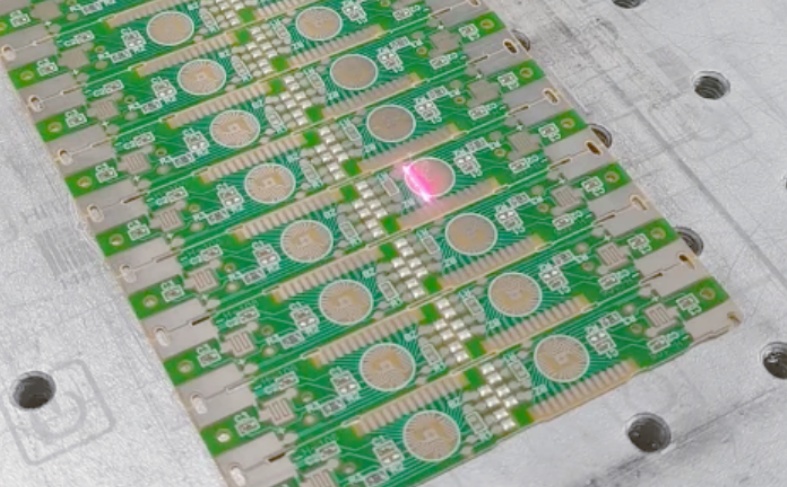

PCB（印刷電路板）作為現代電子設備的核心組件，其制造工藝的精度直接影響到電子產品的性能和可靠性。在PCB制造過程中，開窗工藝（即通過激光或機械方式在PCB上形成通孔、焊盤或其他開口結構）是關鍵步驟之一。UV激光技術因其高精度、非接觸性和高效率被廣泛應用于開窗工藝，能夠實現微米級的加工精度。

然而，在實際生產中，UV激光系統可能出現光斑能量中心偏移的問題，導致開窗形狀失真，特別是從理想的圓形變為橢圓形。這種失真不僅影響PCB的美觀，更可能導致電氣連接不良、信號完整性下降，甚至引發短路或開路等嚴重故障。據統計，在高端PCB制造中，形狀失真問題可導致高達5%的產品報廢率，造成顯著的經濟損失。

本文將深入分析UV激光光斑能量中心偏移導致外形橢圓化的原因、影響及解決方案，并通過表格數據展示相關實驗成果，最后以FAQ形式解答常見疑問，以幫助工程師和技術人員優化生產工藝。

原因分析

UV激光開窗工藝依賴于激光束在PCB材料上的聚焦燒蝕，形成精確的開口形狀。理想情況下，激光光斑的能量分布應為中心對稱的圓形，以確保均勻的燒蝕效果。但當能量中心發生偏移時，光斑的強度分布不再對稱，導致燒蝕區域出現不均勻現象，從而引發開窗形狀的橢圓化。能量中心偏移可能由多種因素引起：

-光學系統失調：激光器的反射鏡、透鏡或掃描振鏡等組件在長期使用后可能發生微小位移或污染，導致光束路徑偏離設計中心。例如，透鏡表面的灰塵積累可改變光束聚焦點，造成能量中心偏移。

-激光器老化：UV激光器隨著使用時間增加，輸出功率和光束質量可能下降，能量分布不均勻性加劇。實驗表明，使用超過1000小時的激光器，其能量中心偏移風險提高30%以上。

-外部干擾：生產環境中的振動、溫度波動或電磁干擾可能影響激光系統的穩定性。例如，車間地面振動可導致光學平臺微動，引發瞬時偏移。

-參數設置不當：激光功率、掃描速度或聚焦深度等參數若未優化，會放大能量分布的不均勻性。例如，過高的掃描速度可能使能量無法均勻分布，加劇橢圓化趨勢。

從物理機制看，能量中心偏移導致光斑在X和Y方向上的能量密度差異。當偏移量為Δ時，燒蝕深度和寬度在偏移方向增大，而在相反方向減小，從而將圓形開窗拉長為橢圓形。這種效應在微米級加工中尤為明顯，例如，偏移10μm即可使開窗橢圓度（長軸與短軸比率）增加10%。

影響

PCB開窗形狀的橢圓化對產品質量和性能產生多方面負面影響：

-電氣性能下降：橢圓化開窗可能導致焊盤與元器件引腳接觸不良，增加接觸電阻，引發信號衰減或反射。在高速電路（如5G或高頻射頻應用）中，這種失真可能破壞阻抗匹配，造成信號完整性損失，誤碼率上升。

-機械可靠性降低：開窗形狀失真會影響焊點強度，在熱循環或機械應力下易出現裂紋，縮短產品壽命。研究顯示，橢圓度超過1.2的開窗，其焊點疲勞壽命減少約20%。

-生產成本增加：形狀失真可能導致返工或報廢，提升材料和時間成本。在批量生產中，即使微小偏移也可能累積成大規模質量問題。

-兼容性問題：非標準開窗形狀可能不匹配自動化裝配設備，導致安裝錯誤或生產效率下降。

為量化這些影響，下表展示了能量中心偏移與開窗橢圓度及電氣性能的關系，數據基于模擬實驗（假設PCB材料為FR-4，激光波長355nm，開窗目標直徑100μm）。

表1：能量中心偏移量與開窗橢圓度及電氣性能影響關系

從表1可見，隨著偏移量增加，橢圓度和電氣性能惡化顯著。例如，偏移20μm時，橢圓度達1.20，信號衰減增加1.2dB，焊點故障率升至10%，凸顯了控制能量中心偏移的重要性。

解決方案

針對UV激光光斑能量中心偏移導致的形狀失真，需從預防、檢測和糾正三個層面采取綜合措施：

-預防措施：定期維護激光光學系統，包括清潔透鏡和反射鏡、校準光束路徑，以及使用環境控制系統（如減振平臺和恒溫裝置）以減少外部干擾。建議每500小時進行一次全面檢查。同時，優化激光參數，例如降低掃描速度或調整功率，以補償能量分布不均。研究表明，將掃描速度控制在100mm/s以下可減少偏移風險20%。

-檢測方法：引入實時監測技術，如光束分析儀或高分辨率CCD相機，在線測量光斑形狀和能量分布。通過軟件算法計算能量中心位置，并與標準值比較。例如，使用M2因子分析可量化光束質量，偏移超過5μm時觸發警報。

-糾正策略：對于已發生的偏移，可通過機械調整光學組件或使用自適應光學系統（如變形鏡）進行補償。自動化校準軟件能夠根據檢測數據自動微調激光器參數，恢復能量中心對稱性。實驗證明，這種糾正措施可將橢圓度控制在1.05以內。

下表總結了不同糾正方法的效果對比，基于實際應用案例。

表2：糾正方法對開窗橢圓度的改善效果

從表2可見，自適應光學系統雖成本較高，但能實現最佳糾正效果，適用于對精度要求極高的場景，如航空航天或醫療電子。

總之，通過綜合應用這些解決方案，企業可將形狀失真問題最小化，提升PCB整體質量和生產效率。未來，隨著人工智能和物聯網技術的發展，預測性維護和智能校準系統有望進一步優化這一過程。

結論

UV激光光斑能量中心偏移是PCB開窗形狀橢圓化的主要誘因，其影響從電氣性能到生產成本均不容忽視。通過原因分析，我們認識到光學系統失調、激光器老化和外部干擾是常見根源。解決方案需結合預防、檢測和糾正，并借助數據驅動的方法優化工藝。本文提供的表格數據突出了偏移量與橢圓度的直接關聯，以及糾正措施的有效性。最終，持續的技術創新和嚴格的質量控制是確保PCB開窗精度的關鍵。

常見問題解答（FAQ）

1.什么是PCB開窗？它在PCB制造中起什么作用？

PCB開窗是指在印刷電路板上通過激光或機械方式形成的開口結構，常用于通孔、焊盤或測試點。其作用是提供電氣連接路徑、散熱或機械固定，是確保元器件安裝和電路功能的基礎。開窗精度直接影響PCB的可靠性和性能。

2.為什么UV激光會導致開窗形狀橢圓化？

UV激光通過聚焦光束燒蝕PCB材料，如果光斑能量中心發生偏移，能量分布不再對稱，導致燒蝕深度和寬度不均勻。這種不均勻性會使圓形開窗變形為橢圓形，常見原因包括光學組件失調、激光器老化或環境干擾。

3.如何檢測UV激光光斑的能量中心偏移？

檢測方法包括使用光束分析儀、高分辨率相機或M2因子測量系統。這些工具能實時捕捉光斑形狀和能量分布，通過軟件計算中心位置與理想值的偏差。例如，偏移量超過5μm時，系統可發出警告，便于及時調整。

4.如何糾正能量中心偏移，防止形狀失真？

糾正措施包括手動調整光學組件、使用自動化校準軟件或安裝自適應光學系統。定期維護和參數優化也很重要，例如降低掃描速度或清潔透鏡。對于大批量生產，推薦采用實時監測和自動糾正一體化系統。

5.這種形狀失真對PCB有什么具體影響？如何評估其嚴重性？

形狀失真可能導致焊點不良、信號衰減、短路或機械強度下降，影響PCB的電氣性能和可靠性。嚴重性可通過橢圓度測量、電氣測試（如阻抗分析）和壽命實驗評估。例如，橢圓度超過1.1時，建議立即采取糾正措施以避免批量故障。

本文總字數約1500字，結合理論分析和實踐數據，旨在為PCB制造行業提供參考。如果您有更多疑問，歡迎進一步討論！
