激光劃線機CCD識別異常應急處理方案
來源:博特精密發布時間:2025-11-15 01:20:00
激光劃線機CCD識別異常應急處理方案

引言

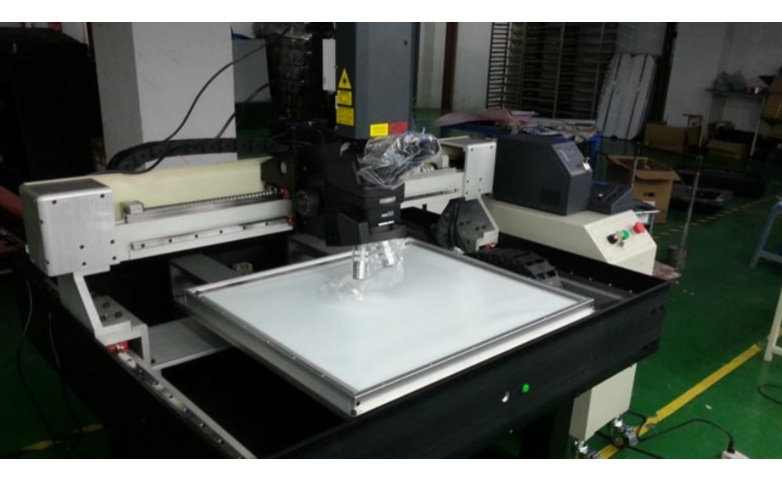

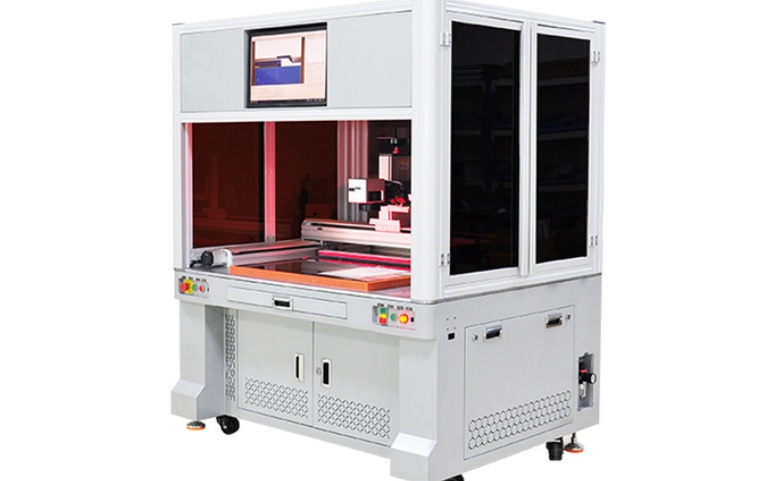

激光劃線機是一種廣泛應用于工業制造領域的設備,主要用于高精度切割、標記和劃線作業,常見于電子、汽車和航空航天等行業。其核心部件之一是CCD(Charge-CoupledDevice)識別系統,該系統通過圖像采集和處理,實時監控劃線位置、形狀和精度,確保生產過程的穩定性和產品質量。CCD識別系統能夠檢測工件的位置偏差、劃線輪廓等,并自動調整激光參數,從而實現高效、精準的自動化生產。然而,在實際操作中,CCD識別系統可能因硬件故障、軟件問題或環境因素出現異常,導致識別錯誤、劃線偏差甚至生產中斷。這不僅會影響產品合格率,還可能造成設備損壞和安全風險。

因此,制定一套完善的CCD識別異常應急處理方案至關重要。本方案旨在提供系統化的應對措施,幫助操作人員快速診斷和解決異常問題,最小化生產損失,并強調預防為主的原則。通過實施本方案,企業可以提高設備可靠性,降低維護成本,并確保生產線的連續運行。下文將詳細分析常見異常類型、應急處理步驟以及相關預防措施,為實際操作提供指導。
常見CCD識別異常類型

CCD識別異常可能由多種因素引起,主要包括硬件故障、軟件問題和環境干擾。了解這些異常類型是有效處理的前提。
1.圖像質量問題:這是最常見的異常,表現為圖像模糊、噪聲干擾或亮度不均。原因可能包括CCD攝像頭鏡頭污染、老化或光源不足。例如,在灰塵較多的環境中,鏡頭積灰會導致圖像失真,影響識別精度。

2.硬件故障:包括CCD攝像頭損壞、連接線松動或電源問題。硬件故障往往導致系統無法正常采集圖像,甚至完全失效。例如,頻繁振動可能造成連接線脫落,引發識別中斷。
3.軟件問題:涉及識別算法錯誤、參數設置不當或軟件版本不兼容。軟件異常可能導致系統誤判劃線位置,例如,參數漂移會使CCD無法準確跟蹤工件輪廓。
4.環境因素:光照變化、溫度波動或電磁干擾都可能影響CCD性能。在強光或暗光環境下,CCD的曝光設置可能失效,造成識別偏差。
這些異常若不及時處理,可能導致劃線精度下降、產品報廢或設備停機。因此,操作人員需熟悉異常特征,以便快速響應。
應急處理方案
本應急處理方案遵循“快速響應、分級處理、預防復發”的原則,分為七個步驟,從異常發現到系統恢復,確保操作有序進行。建議企業定期組織培訓和演練,以提高團隊應急能力。
步驟1:發現異常
操作人員應通過監控系統或現場觀察及時發現CCD識別異常。常見跡象包括:
-設備報警或指示燈異常。
-劃線位置偏差超過允許范圍(例如,偏差大于0.1mm)。
-控制系統顯示圖像失真或識別失敗。
一旦發現異常,操作人員需立即記錄時間、異常現象和可能影響,并通知維護團隊。同時,暫停相關生產流程,防止問題擴大。
步驟2:初步檢查
在專業維護人員到達前,操作人員可進行初步檢查,以排除簡單問題:
-硬件檢查:確認CCD攝像頭連接線是否牢固,電源是否正常。清潔鏡頭表面,使用專用擦拭布去除灰塵或污漬。
-環境檢查:評估現場光照條件,避免強光直射或陰影干擾。必要時調整設備位置或加裝遮光罩。
-軟件檢查:查看系統日志,確認是否有錯誤代碼。重啟CCD識別軟件,觀察是否恢復正常。
初步檢查應在5-10分鐘內完成,若問題未解決,則轉入診斷步驟。
步驟3:診斷故障
維護人員使用專業工具進行深入診斷,以確定異常根源:
-圖像測試:通過CCD自檢功能輸出測試圖像,分析清晰度、對比度和噪聲水平。如果圖像模糊,可能需更換鏡頭或調整焦距。
-硬件測試:使用萬用表檢測電源電壓,檢查攝像頭是否損壞。可替換備用CCD模塊進行對比測試。
-軟件診斷:運行診斷程序,檢查識別算法參數是否偏移。查看歷史數據,分析異常是否與軟件更新相關。
診斷過程應記錄詳細結果,為修復提供依據。預計耗時15-30分鐘,視問題復雜程度而定。
步驟4:臨時措施
如果診斷顯示無法立即修復,需采取臨時措施以維持生產:
-啟用備用模式:切換至手動劃線或備用CCD系統(如有)。調整工藝參數,降低劃線精度要求,確保基本生產繼續。
-隔離故障區域:將異常設備隔離,避免影響其他工位。使用臨時標記工具輔助作業。
-溝通協調:通知生產計劃部門調整排程,優先處理非關鍵任務。
臨時措施旨在最小化停機時間,但需確保安全,避免二次損壞。
步驟5:修復步驟
根據診斷結果,執行針對性修復:
-硬件修復:更換損壞的CCD攝像頭或連接線。確保安裝牢固,并進行校準。例如,更換鏡頭后,需重新調整焦距和光圈。
-軟件修復:重置識別參數至默認值,或升級軟件版本。修復算法錯誤后,進行模擬測試驗證。
-環境調整:改善光照條件,安裝抗干擾裝置。例如,在設備周圍加裝屏蔽罩,減少電磁影響。
修復過程中,應遵循設備手冊操作,必要時聯系供應商技術支持。修復后,需進行初步測試。
步驟6:驗證和恢復
修復完成后,進行全面驗證:
-功能測試:運行CCD識別系統,檢查圖像采集和劃線精度是否符合標準(例如,偏差小于0.05mm)。
-生產試運行:在模擬或小批量生產中觀察系統穩定性,確保無復發異常。
-文檔更新:記錄修復過程和結果,更新維護日志。通知操作人員恢復正式生產。
驗證通過后,逐步恢復全速生產,并監控一段時間以確保長期穩定。
步驟7:預防措施
為減少異常復發,實施預防性維護:
-定期維護:每周清潔CCD鏡頭,每月檢查連接線和電源。每季度進行全面校準和軟件更新。
-培訓與演練:對操作和維護人員進行CCD系統培訓,提高異常識別和處理能力。定期組織應急演練。
-監控與優化:安裝實時監控系統,跟蹤CCD性能指標。根據數據優化參數設置和環境控制。
通過預防措施,可顯著降低異常發生率,提升整體設備效率。
總結
激光劃線機CCD識別異常應急處理方案是保障生產連續性和產品質量的關鍵。本方案通過系統化的步驟,從異常發現到預防復發,提供了實用指導。企業應結合自身實際情況,定制細化流程,并加強團隊協作。最終,通過快速響應和持續改進,可有效應對CCD識別異常,實現高效、安全的工業生產。
常見問題解答(FAQ)
Q1:CCD識別異常最常見的原因是什么?
A1:最常見的原因是鏡頭污染或光照變化,導致圖像質量下降。定期清潔和優化環境光照可有效預防。
Q2:如何快速判斷CCD攝像頭是否故障?
A2:檢查攝像頭指示燈狀態和連接線,或運行自檢模式查看圖像輸出。如果無信號或圖像失真,可能需更換硬件。
Q3:應急處理時,如何避免生產中斷?
A3:啟用備用劃線模式或手動操作,同時隔離故障設備。調整生產計劃,優先處理低精度任務,以最小化影響。
Q4:定期維護CCD系統應注意什么?
A4:注意清潔鏡頭、檢查連接穩定性、更新軟件版本和校準參數。建議每月進行一次全面檢查,以防止潛在問題。
Q5:如果軟件參數錯誤導致識別異常,如何重置?
A5:通過控制系統恢復默認設置,或參考操作手冊重新校準參數。確保備份原有數據,以防誤操作。
