在現代精密制造業中，激光劃線技術因其高精度、非接觸、靈活性好等優點，被廣泛應用于半導體、PCB（印制電路板）、玻璃、金屬及塑料等材料的標記、切割引導和產品追溯。然而，激光劃線工藝的質量直接影響到后續工序的成敗和最終產品的可靠性。因此，對劃線后的表面進行快速、精準的檢測至關重要。

傳統的人工檢測方式效率低下、主觀性強且易疲勞，而自動光學檢測（AOI）技術的引入，為這一環節帶來了革命性的改變。本文將深入探討激光劃線后的表面檢測如何與AOI系統高效配合，形成一套完整的質量控制閉環。

一、激光劃線表面檢測的核心挑戰

在討論配合方法前，首先需明確激光劃線后表面可能存在的缺陷，這些缺陷是AOI系統需要識別的目標：

1.幾何尺寸缺陷：線寬、線距、劃線深度不均勻或超出公差。

2.形態缺陷：劃線邊緣毛糙、崩邊、燒灼過度、劃線不連續（斷線）。

3.內容缺陷：標記的字符、二維碼、條形碼內容錯誤、扭曲、模糊，導致無法讀取或誤讀。

4.位置精度缺陷：劃線或標記相對于工件基準點的位置發生偏移。

5.材料損傷：因激光參數不當導致的材料裂紋、變形、熔融物飛濺等。

這些缺陷的多樣性和微觀性，對檢測系統的分辨率、穩定性和智能算法提出了極高要求。

二、AOI在激光劃線檢測中的關鍵技術要素

AOI系統通過光學成像、圖像處理和決策判斷來完成檢測任務。在激光劃線應用中，其核心要素包括：

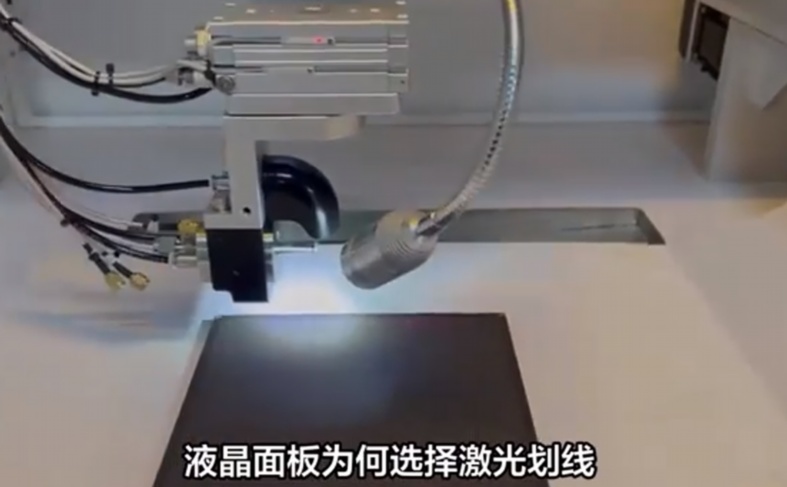

1.高分辨率成像系統：

相機：通常選用高分辨率的CCD或CMOS面陣相機，以確保能清晰捕捉劃線的微觀細節。對于需要測量深度的應用，可選用3D激光輪廓儀或共聚焦傳感器與2D視覺相結合。

鏡頭：選用遠心鏡頭可以消除透視誤差，保證測量的準確性，尤其在工件存在高度波動時尤為重要。

照明：照明是AOI的靈魂。針對不同的劃線材質和背景，需采用不同的照明方式：

暗場照明：突出表面劃痕、凹凸不平的缺陷，適合檢測邊緣崩邊和毛刺。

亮場照明：用于獲取清晰的表面輪廓和字符信息。

同軸光照明：能消除反光，清晰地表現劃線的本身形狀。

2.強大的圖像處理算法：

預處理：包括灰度化、濾波、二值化等，用于增強圖像對比度，抑制噪聲。

定位與對準：通過模板匹配（PatternMatching）或Blob分析，精確找到工件和劃線的位置，補償因上料偏差帶來的位置誤差。

測量與計量：精確測量劃線的寬度、長度、角度、圓度等幾何參數。

OCR/OCV：光學字符識別與驗證，用于讀取和核對標記的字符、日期、批次號等信息。

缺陷檢測算法：利用邊緣檢測、輪廓對比、灰度統計等方法，識別斷線、毛邊、污點等異常。

三、激光劃線檢測與AOI的協同配合流程與方法

二者的配合并非簡單的先后順序，而是一個動態的、信息互通的全流程協作。

1.檢測方案的前期協同設計

在工藝設計階段，激光劃線工程師就應與AOI工程師共同協作。

可檢測性設計：設計劃線圖案時，需考慮AOI的識別能力。例如，避免使用極易與背景混淆的顏色或材質，為二維碼預留足夠的安靜區，確保特征點易于被模板匹配捕獲。

基準點設置：在工件上設計明確、穩定、不易磨損的基準點（FiducialMark），供AOI系統進行精確定位。

質量標準統一：共同制定明確的、量化的檢測標準，如線寬公差±5μm，二維碼等級需達到C級以上等，并將這些標準轉化為AOI系統的判定參數。

2.在線檢測的實時配合

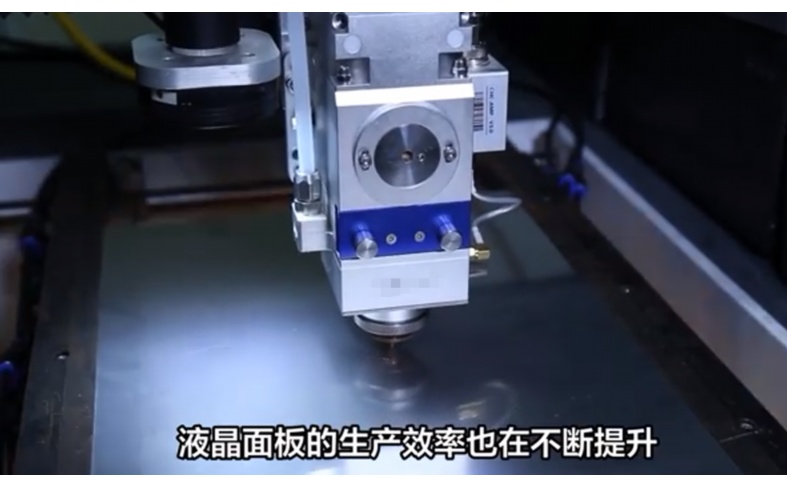

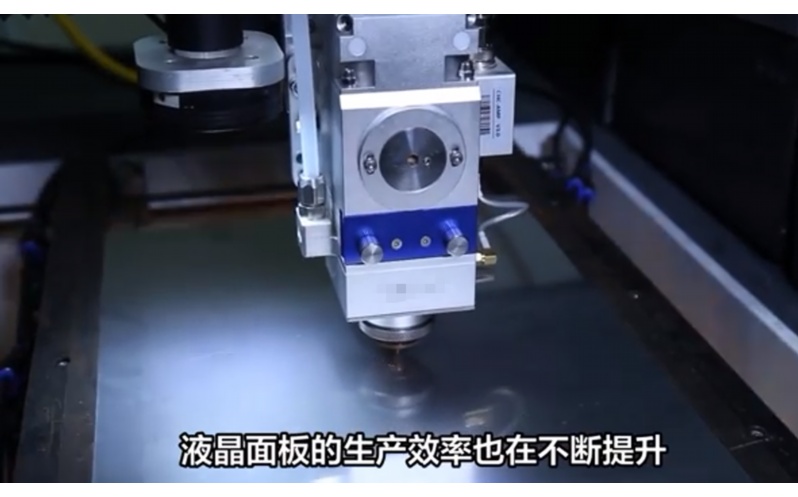

在產線上，激光劃線設備與AOI系統通常集成在同一個自動化單元中。

流程：上料→激光劃線→AOI在線檢測→分揀/流至下道工序。

信息流：當AOI檢測到缺陷時，系統會立即做出響應：

實時報警：聲光報警，通知操作員。

數據記錄與追溯：將缺陷圖像、類型、位置、發生時間等信息存入數據庫，并與工件的序列號綁定，實現全生命周期質量追溯。

閉環控制：將缺陷信息反饋給激光劃線系統或前端的機械手。例如，連續出現多個相同位置的劃線偏移缺陷，系統可判斷可能是夾具松動，并自動停機報修。這是最高層次的配合，能實現真正的智能制造。

3.離線分析與工藝優化

AOI系統積累的海量檢測數據是寶貴的財富。

統計分析：通過SPC（統計過程控制）工具，分析劃線缺陷的類型分布、時間趨勢、設備相關性等。

根源分析：如果發現特定時間段內“劃線過深”缺陷增多，可以回溯到該時間段內激光器的功率參數是否發生了漂移。

工藝參數優化：基于數據分析結果，反向指導激光劃線工藝的優化。例如，調整激光的功率、速度、頻率等參數，從源頭上減少缺陷的產生。

四、實施效益

通過激光劃線與AOI的深度配合，企業可以獲得：

100%全檢替代抽檢：大幅提升產品質量水平。

極高的檢測效率：檢測速度遠超人眼，滿足高速產線節拍。

客觀一致的評價標準：消除人為因素干擾，保證判定的公正性。

數字化質量檔案：為產品追溯和持續改進提供數據支撐。

降低綜合成本：減少返工、報廢和客戶投訴，長期來看顯著降低成本。

結論

激光劃線后的表面檢測與AOI的配合，是現代精密制造邁向自動化、智能化不可或缺的一環。它不僅僅是“檢測”這一個孤立動作，而是貫穿于產品設計、生產執行和質量管理的全過程。通過精心的系統設計、合適的硬件選型和強大的軟件算法，兩者可以深度融合，形成一個能夠自我感知、自我決策、自我優化的智能生產單元，最終為企業打造堅固的質量壁壘和核心競爭力。

FAQ（常見問題解答）

1.問：對于透明或高反光材料（如玻璃、鏡面金屬）上的激光劃線，AOI檢測難度很大，有什么解決方案？

答：這確實是常見挑戰。解決方案主要集中在照明和光學技術上：

使用偏振光照明：可以有效地抑制特定角度的反光。

采用低角度照明或暗場照明：使平滑的背景呈現暗色，而劃線的凹凸部分因散射光而變亮，從而形成高對比度圖像。

更換檢測視角：嘗試從側面或其他非垂直角度進行成像，避開正反射光路。

使用特定波長的光源：有時使用紅外或紫外等非可見光光源，可以繞過材料表面的強烈反光特性。

采用3D檢測：使用激光輪廓儀直接測量劃線的深度輪廓，完全不受表面顏色和反光影響。

2.問：如何設定AOI檢測的判定標準（容差），以避免誤判和漏判？

答：設定容差是一個平衡過程，建議遵循以下步驟：

收集樣本：收集足夠數量的“良品”和典型的“不良品”樣本。

測量與分析：用AOI系統測量大量良品，計算其關鍵尺寸（如線寬）的平均值和標準偏差，根據6σ原則初步設定容差范圍。

測試與驗證：用初步設定的標準去測試已知的良品和不良品庫，觀察誤判（將良品判為不良）和漏判（將不良品判為良品）的比例。

持續優化：根據測試結果微調容差。通常，在項目初期可以適當放寬標準以減少誤判，待系統穩定后再逐步收緊，以逼近“零缺陷”目標。利用AOI軟件的ROC曲線分析功能，可以科學地找到最佳閾值點。

3.問：激光劃線會產生煙塵殘留，這會影響AOI檢測結果嗎？如何解決？

答：會。煙塵附著在劃線表面或鏡頭/照明系統上，會導致圖像模糊、對比度下降，引發誤判。

物理清除：在激光加工頭附近集成吹氣裝置，在劃線同時吹走大部分煙塵。在鏡頭前加裝保護鏡并定期清潔。

工藝優化：調整激光參數（如采用高峰值功率的脈沖模式），減少碳化物的產生。

算法補償：在圖像處理中，使用更魯棒的圖像預處理算法（如形態學開運算）來消除微小噪點，或者訓練深度學習模型，使其能夠區分真實的劃線缺陷和煙塵干擾。

4.問：將AOI系統集成到現有激光劃線產線中，需要考慮哪些關鍵因素？

答：主要考慮以下幾點：

空間與節拍：評估產線是否有足夠空間安裝AOI工位，以及AOI的檢測時間是否滿足產線的整體生產節拍。

通信接口：確保激光設備、AOI系統和上位機（如MES）之間有兼容的通信接口（如TCP/IP,RS232,Profinet等），以實現數據交互和聯動控制。

機械兼容性：設計可靠的治具和傳輸機構，保證工件在到達AOI工位時定位精準，與激光加工時保持一致。

人員培訓：培訓操作和維護人員，使其能熟練使用AOI軟件進行程序編輯、參數調整和日常維護。

5.問：2DAOI和3DAOI在激光劃線檢測中如何選擇？

答：選擇取決于檢測需求：

首選2DAOI：如果檢測目標主要是劃線的平面幾何特征（如線寬、位置、字符內容、二維碼可讀性、斷線、邊緣毛刺），2DAOI已經完全足夠，且成本更低、速度更快。

選用3DAOI：如果工藝要求必須監控劃線的深度、截面形狀（如是否為V型或U型），或者劃線深度的一致性至關重要（如在半導體中的隱切應用），或者工件表面高度起伏很大導致2D成像不穩定，那么就需要選擇基于激光輪廓儀或結構光的3DAOI。3D檢測能提供高度、體積等更豐富的信息，但通常成本和數據處理復雜度更高。在很多應用中，采用2D+3D的混合方案是性價比最高的選擇。
