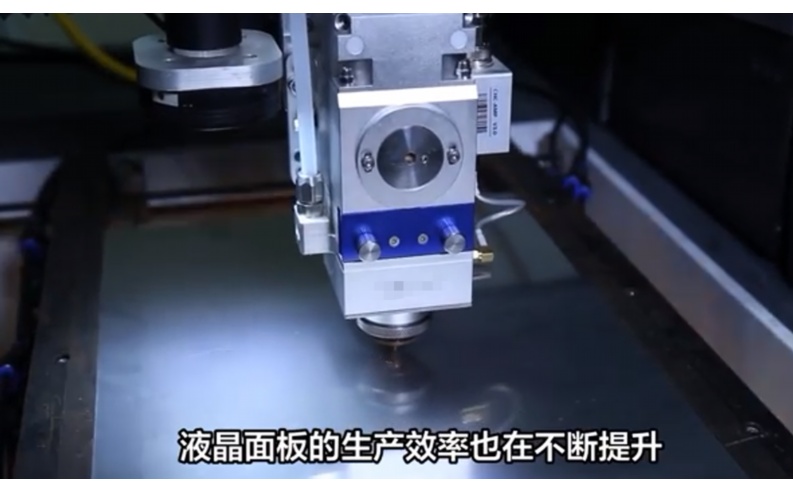

液晶面板（LCD）作為現代電子設備的核心組件，其制造過程對精密度和潔凈度要求極高。激光加工技術廣泛應用于液晶面板的切割、鉆孔和微調環節，但激光設備的高功率和精密性要求生產環境必須為潔凈生產間（潔凈室），以防止粉塵、靜電和污染物影響產品質量。布線方案作為潔凈室基礎設施的重要組成部分，直接影響設備的運行效率、安全性和維護成本。一個合理的布線方案不僅能確保激光加工過程的穩定性，還能降低能耗和污染風險。

本文將詳細闡述液晶面板激光加工潔凈生產間的布線設計，涵蓋設計原則、具體實施步驟以及維護要點，旨在為相關工程人員提供實用參考。

一、潔凈生產間布線設計原則

潔凈生產間的布線方案需遵循嚴格的設計原則，以確保環境潔凈度、設備安全和操作效率。主要原則包括：

1.潔凈度優先：潔凈室通常要求達到ISO5級或更高標準（每立方米空氣中≥0.1μm的粒子數不超過100個）。布線時應選擇低揮發性、防塵材料，并采用密封式布線方式，避免電纜接頭暴露在空氣中產生微粒。例如，使用鎧裝電纜或導管保護，減少布線對空氣流動的干擾。

2.防靜電設計：液晶面板對靜電放電（ESD）敏感，可能導致面板損壞。布線系統需集成防靜電措施，如使用屏蔽電纜、接地系統和靜電耗散材料。所有電纜應通過接地母線連接至公共接地網，確保靜電及時導走。

3.安全性與合規性：激光加工設備涉及高功率電源和精密控制信號，布線需符合國際安全標準（如IEC60204針對機械電氣設備）。電源布線應隔離高壓和低壓線路，并設置過載保護裝置；數據布線需采用抗干擾設計，防止電磁干擾（EMI）影響激光精度。

4.靈活性與可擴展性：液晶面板生產線可能隨技術升級而調整，布線方案應預留擴展接口，采用模塊化設計。例如，使用可拆卸橋架和標準化接頭，便于未來增加或更換設備。

5.能效優化：通過合理規劃電纜路徑和選用高效電纜材料（如低電阻銅纜），減少能量損耗。同時，結合智能監控系統，實時監測布線負載，提高能源利用率。

二、布線方案的關鍵組件與布局

液晶面板激光加工潔凈生產間的布線主要包括電源布線、控制信號布線和數據通信布線。以下為各組件詳細說明：

1.電源布線

電源布線負責為激光設備、照明和空調系統供電。設計時需考慮：

-電纜選型：選用阻燃、低煙無鹵（LSZH）電纜，防止火災風險。電源線截面積根據設備功率計算，通常激光主設備需16-25mm2電纜，輔助設備用6-10mm2電纜。

-路由規劃：電源線應沿墻壁或天花板敷設，采用金屬導管或線槽保護，避免與氣動管道交叉。關鍵區域（如激光加工區）設置獨立回路，配備UPS（不間斷電源）以防斷電。

-接地系統：建立星形接地網絡，所有設備外殼和電纜屏蔽層通過接地線連接至接地極，接地電阻需小于1Ω，確保靜電和漏電安全。

2.控制信號布線

控制信號布線用于傳輸激光設備的啟動、停止和參數調節指令。要點包括：

-電纜類型：使用雙絞屏蔽電纜（如STP）或光纖電纜，以減少信號衰減和EMI。光纖適用于長距離傳輸，避免電磁干擾。

-布局策略：信號線與電源線平行間距至少30cm，或垂直交叉，防止耦合干擾。在潔凈室內采用架空橋架敷設，便于檢修和維護。

-接口管理：所有接頭使用IP67級密封連接器，防止粉塵侵入?？刂乒駜仍O置信號分配器，確保指令準確傳輸。

3.數據通信布線

數據通信布線支持設備監控、數據采集和網絡連接，實現智能制造。

-網絡結構：采用工業以太網或PROFIBUS協議，布線使用Cat6A或更高等級網線，支持千兆傳輸。無線AP（接入點）需謹慎部署，避免信號干擾激光操作。

-潔凈室兼容性：數據線纜穿墻或穿地板時，使用密封套件封堵，維持壓差控制。主干線路集中在技術夾層，減少對生產區的干擾。

-智能集成：結合SCADA（監控與數據采集系統），布線方案包括傳感器線路，用于實時監測溫度、濕度和粒子數，數據通過專用網絡上傳至中央控制室。

4.整體布局與安裝

潔凈生產間通常劃分為生產區、緩沖區和設備區。布線布局應：

-生產區：以激光設備為中心，布線采用放射狀或網格狀結構，確保最短路徑和最小彎曲半徑。

-緩沖區：設置過渡布線點，用于電纜接入和分配，所有穿墻孔洞用硅膠密封。

-設備區：電源和控制柜集中放置，布線通過地下線槽或天花板橋架連接，保持整潔美觀。

安裝過程中，需嚴格執行潔凈室操作規程，例如在施工前進行清潔處理，使用無塵工具，防止引入污染物。完成后，進行測試包括絕緣電阻測試、信號完整性測試和潔凈度驗證。

三、實施與維護要點

實施布線方案時，應先進行詳細規劃，包括CAD圖紙設計和風險評估。施工階段需分步進行：先安裝主干線路，再連接設備，最后進行系統調試。維護方面，定期檢查電纜老化、接頭松動和接地有效性，建議每季度進行一次全面巡檢，并使用粒子計數器監測布線區域潔凈度。

總之，液晶面板激光加工潔凈生產間的布線方案是一個系統工程，需綜合考慮潔凈度、安全性和效率。通過科學設計和嚴格管理，該方案能顯著提升生產質量，降低故障率，并為未來技術升級奠定基礎。

五、FAQ常見問題解答

1.問：為什么潔凈室布線需要特殊設計？與普通車間布線有何不同？

答：潔凈室布線需優先控制微粒和靜電，因為液晶面板制造對污染極其敏感。普通車間布線可能忽略密封和防靜電措施，而潔凈室布線要求使用低揮發性電纜、密封接頭和接地系統，以防止粉塵產生和靜電放電。此外，潔凈室布線還需符合ISO標準，確保空氣流動不受干擾，而普通車間更注重成本和通用性。

2.問：在液晶面板激光加工中，布線如何防止靜電放電（ESD）？

答：主要通過三重措施：首先，使用屏蔽電纜和接地母線，將靜電導入大地；其次，所有設備外殼和布線導管連接至公共接地網，接地電阻小于1Ω；最后，在布線路徑中避免使用易產生靜電的材料（如普通塑料），改用靜電耗散型線槽。定期測試接地系統有效性，可進一步降低ESD風險。

3.問：布線材料有哪些選擇？是否需要全部使用高價特種電纜？

答：并非所有電纜都需高價特種類型，但關鍵區域如激光設備電源和控制線路應選用阻燃、低煙無鹵（LSZH）電纜和屏蔽雙絞線。數據通信可使用Cat6A網線或光纖，后者在長距離傳輸中性價比高。普通照明線路可用標準電纜，但必須確保密封性。總體選型基于風險評估，平衡成本與性能。

4.問：如何維護潔凈室布線系統？日常檢查包括哪些內容？

答：日常維護包括視覺檢查電纜外觀有無破損、接頭密封是否完好，以及測試接地電阻和絕緣性能。每月使用粒子計數器監測布線區域潔凈度，每季度進行全面巡檢，清潔線槽和更換老化部件。建議記錄維護日志，并與設備運行數據關聯，及時發現潛在問題。

5.問：布線方案中需要考慮哪些國際安全標準？如何確保合規？

答：主要標準包括ISO14644（潔凈室標準）、IEC60204（機械電氣安全）和NFPA70（國家電氣規范）。確保合規的方法是在設計階段進行風險評估，選用認證材料（如UL或CE標志），施工后由第三方機構測試驗收。定期培訓操作人員，也能提高合規性，避免安全事故。

本方案通過系統化設計，確保了液晶面板激光加工潔凈生產間的高效運行。如果您有更多具體需求，建議咨詢專業工程師進行定制化優化。
