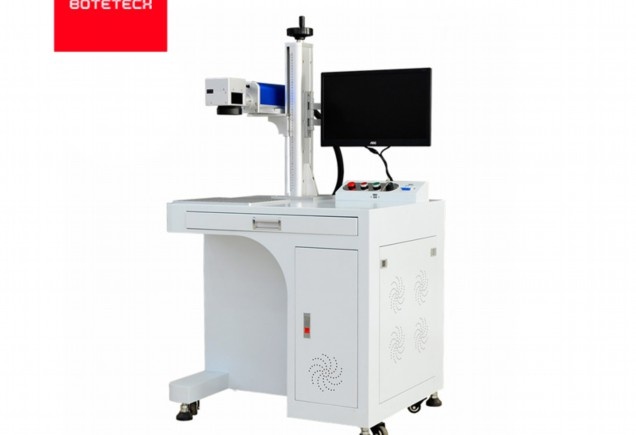

PCB在線激光鐳雕機培訓
PCB在線激光鐳雕機操作培訓手冊
一、設備概述

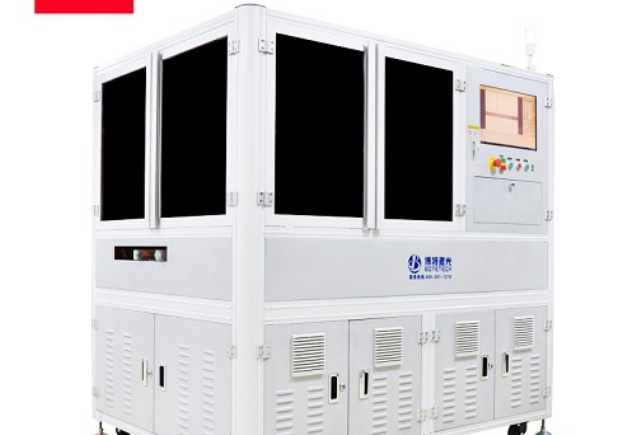

1.1 設備簡介
PCB在線激光鐳雕機是一種高精度非接觸式加工設備，通過激光束在PCB表面進行永久性標記（如序列號、二維碼、Logo等），適用于柔性板、硬板、銅箔等多種材料。
1.2 核心參數
– 激光類型：光纖激光（常見波長1064nm）
– 雕刻精度：±0.02mm
– 最大速度：7000mm/s
– 兼容文件格式：DXF、PLT、BMP、AI等
二、安全規范
2.1 個人防護
– 操作時需佩戴激光防護眼鏡。
– 避免穿戴反光飾品，防止激光折射。
2.2 環境要求
– 設備接地良好，環境濕度＜70%。
– 工作區域禁止存放易燃易爆物品。
2.3 緊急處理
– 突發故障時，立即按下緊急停止按鈕，并關閉總電源。
三、操作流程
3.1 開機準備
1. 檢查氣源（如配備氣動夾具）壓力是否達標（0.5~0.8MPa）。
2. 啟動設備電源，預熱激光器5分鐘。
3.2 軟件設置
1. 導入設計文件（如Gerber文件），調整以下參數：
– 功率：20%~80%（根據材料調整，銅箔需更高功率）
– 頻率：20~100kHz（高頻適用于精細圖案）
– 填充間距：0.01~0.05mm（影響標記深度）
3.3 對焦與校準
1. 使用Z軸升降臺調整焦距（參考設備標定值）。
2. 通過紅光預覽功能確認雕刻范圍，避免超出PCB邊界。
3.4 試刻與量產
1. 在廢板上進行試刻，檢查標記清晰度。
2. 啟動自動傳送帶（如在線式設備），設定流水線速度與激光同步。
四、常見問題處理
| 問題現象 | 可能原因 | 解決方案 |
|-|-|-|
| 標記模糊 | 焦距偏移/功率不足 | 重新對焦，提高10%功率 |
| 雕刻錯位 | 文件坐標未對齊 | 校準PCB定位基準點 |
| 設備報警 | 散熱異常/鏡片污染 | 清潔光學鏡片，檢查風扇 |
五、日常維護
– 每日：用無水乙醇清潔透鏡和振鏡。
– 每周：檢查導軌潤滑，涂抹專用油脂。
– 每月：校準激光光路，確保光束同心度。
六、培訓考核
1. 理論測試：激光原理、安全規范（筆試）。
2. 實操考核：獨立完成PCB二維碼雕刻，誤差＜0.1mm。
通過考核后頒發操作認證證書，有效期2年。
注：本手冊適用于基礎培訓，具體參數請以設備廠商手冊為準。操作前務必閱讀完整安全條款！
（全文約800字）
